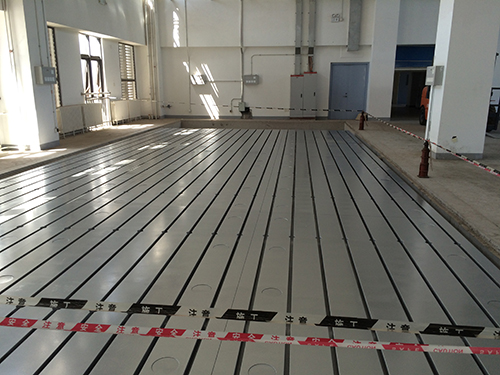

装配平台3

装配平台技术要求

1、装配平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。

2、装配平板的铸造表面应型砂且平整，涂漆牢固。

3、精度登记为0级-3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80mm。

4、装配平板应采用细密的灰口铸铁或合金等材料制造，其工作面硬度应为170-220HB。

5、装配平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra的允许值为5um。

6、平面度公差见表2的规定。

7、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定，且任意25mm×25mm中的接触点数之间应不大于5点。
